【適用人群】
適用于計算機專業和電科類專業的本科生、研究生、博士生、IC集成電路/ IP CORE前期設計驗證、全國相關各科研院所，如計算機科學、微電子、通信、測控技術與儀器設計、電子工程、機電一體化、自動化等相關專業；航天部、電子部、圖象/ 通訊研發

【產品特色】
1 支持完整的Xilinx Platform開發，支持 MicroBlaze CPU。
2 提供USB2.0 數據接口，480Mbps傳輸速度，可以作為算法驗證和高速數據采集板；
3 提供接口豐富的擴展板，針對音頻，視頻；
4 隨板提供豐富的IP Core設計，同時網站會陸續發表IP Core的升級版本和新的IP Core。
5 面向國內外開發型用戶，可獨立/或用戶量身定制擴展板，滿足各種特定應用

【產品清單】
1。RCII-SP3S400開發板 1塊
2。并口下載電纜 1條
3。串口連接線 1條
4。USB連接線 1條
5。5V, 1A電源 1個
6。標準的16×2液晶模塊 1個
7。配套DVD光盤 1張

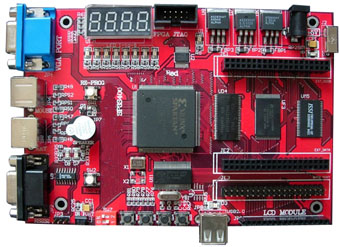

【RCII-SP3S400C12開發板硬件配置】
采用4層板工業標準精心設計：

1 FPGA芯片：Xilinx Spartan3系列 XC3S400
40,000LCs，相當于40萬門規模。

2 配置芯片：XCF02S
3 512K Byte 高速，異步SRAM
一片256K×16Bit的ASRAM，獨立的字節使能信號

4 8M Byte 高速SDARM
一片4M×16Bit SDRAM ，高143MHz讀寫速度；

5 2M Byte 快速FLASH
一片 4M×8Bit 或者 2M×16Bit Flash讀寫速度為90ns；
靈活的頁面方式，可以用來存儲FPGA配置文件或者操作系統鏡像文
件；

6 9針RS－232 串口
實現與計算機的數據通訊；
輔助調試，結果輸出；

7 512色的VGA接口
直接VGA顯示器對接，實現8種演示的顯示；
用于驗證VGA時序；

8 PS/2鼠標，鍵盤接口
標準的鼠標、鍵盤接口，支持3.3V和5V設備，可以用來驗證PS/2的接
口協議，實現一個IO設備擴展；

9 USB2.0高速數據接口
采用了應用廣泛，性能穩定的Cypress公司CY68013A芯片實現了USB接口
的擴展，能夠與計算機之間實現高速的數據傳遞；

10 LCD接口
標準的字符型液晶模塊接口，提供16×2字符液晶的控制方法和驅動程序；
11 8位LED顯示器
可以用于顯示程序調試過程中部分?jǐn)?shù)據變量的電平，做輔助調試用；
12 蜂鳴器
利用蜂鳴器在不同工作頻率產生不同的音效的物理特性，通過對時鐘進行不同分頻來實現簡單音樂；
13 4位數碼管顯示器
用來顯示4位數字；
做輔助調試用，或者顯示一部分程序的結果輸出；
14 功能擴展接口
通過相應的擴展板，可以實現Video，Audio和網絡等應用。
用戶也可以開發自己定義的接口板。

【配套軟件】
1 Xilinx ISE 7.1i 安裝包；
2 Xilinx ChipScope Pro 7.1i
3 Xilinx Platform 7.1i
4 Xilinx EDK 7.1i
5 FPGA/ASIC設計資源，包括教材，代碼，參考設計等，超過1GB的參考資料

【設計文檔】
1 開發板用戶手冊
2 開發板原理圖（pdf格式）
3 Xilinx ISE, Xilinx Platform和Xilinx EDK入門教程
4 主要芯片的數據手冊和仿真模型（HDL語言描述模型，用于系統仿真）
5 更多設計資源會通過www.fpgaDev.com網站來發布和更新

【HDL硬件設計開發實例】
目錄
前言
第一章 Xilinx ISE 7.1i使用介紹
1 概述
2 Xilinx ISE 7.1設計過程
第二章 數字電路與數字系統實驗
第一部分 基礎實驗
實驗一 3/8 譯碼器
實驗二 分頻器
第二部分 接口控制實驗
實驗三 數碼管控制實驗
實驗四 LCD顯示實驗
實驗五 RS-232串口控制器
實驗六 VGA控制輸出實驗
實驗七 PS/2鍵盤控制器實驗
實驗八 接口互連實驗
實驗九 蜂鳴器控制實驗
實驗十 紅外接收實驗
實驗十一 乒乓球游戲演示實驗
第三部分 綜合實驗
實驗十二 SRAM測試實驗
實驗十三 綜合實驗

【Xilinx Platform和Xilinx EDK設計開發實例】

第一部分Xilinx Platform和Xilinx EDK使用說明 2
1 Xilinx Platform和Xilinx EDK 介紹
2 Xilinx Platform和Xilinx EDK 設計流程
第二部分 Xilinx Platform和Xilinx EDK實驗
實驗一 LED控制實驗
實驗二 數碼管控制實驗
實驗三 串口通信實驗

【IP Core設計開發實例】
1 彩色空間變換YCbCr2RGB(RIC－V01）
2 RS編碼器（RIC－C01）
3 SDRAM控制器(RIC-M01)
IP Core設計不斷更新中。

【其他設計開發實例】
1 USB2.0接口芯片與PC通訊實例
2 視頻采集和輸出芯片配置實例
更多設計開發實例請登陸網站的瀏覽。

【選配擴展板】
1 音頻輸入輸出擴展板【￥290】

2 視頻輸入輸出擴展板【￥580】
采用了應用廣泛的SAA7113和SAA7121芯片，實現視頻信號的采集和輸出。輸入輸出接口采用通用的AV接口。
提供Video Loopback測試程序和疊加字符程序。

　

　
